符合人體工程學
快速的裝車與卸車
操作簡單、安全可靠
維護保養方便、快捷
適合各種貨物裝卸
傳送的貨物最大60kg/件
A、伸縮一體式DWS1（一面掃）輸送機
選型表 |
||||||||||
|
序號 |
型號 |
品名 |
伸縮機規格 |
掃描面數 |
DWS段數 |
速度 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
A3-6/8.6-DWS1 |
伸縮一體式DWS一面掃輸送機 |
三節式6伸8.6米 |
一面 |
三段式 |
1.5m/s |
||||
|
2 |
A4-6/12.5-DWS1 |
伸縮一體式DWS一面掃輸送機 |
四節式6伸12.5米 |
一面 |
三段式 |
1.5m/s |
||||
|
3 |
A4-7.5/16-DWS1 |
伸縮一體式DWS一面掃輸送機 |
四節式7.5伸16米 |
一面 |
三段式 |
1.5m/s |
||||

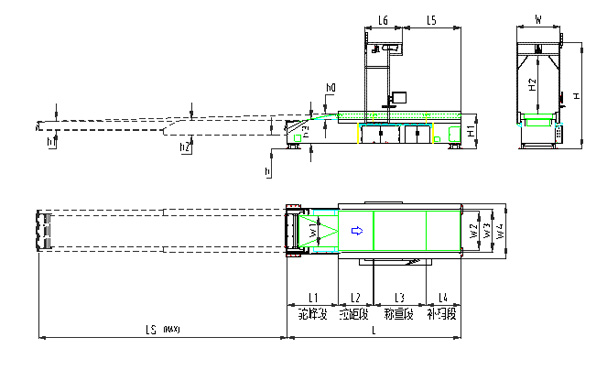

基本參數 |
||||||||||
|
型號 |
L |
LS(MAX) |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
單位 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
A3-6/8.6-DWS1 |
6000 |
8600 |
1800 |
1200 |
1800 |
1200 |
2025 |
1300 |
mm |
|
|
A4-6/12.5-DWS1 |
6000 |
12600 |
1800 |
1200 |
1800 |
1200 |
2025 |
1300 |
mm |
|
|
A4-7.5/16-DWS1 |
7500 |
16000 |
3300 |
1200 |
1800 |
1200 |
2025 |
1300 |
mm |
|
|
型號 |
W1 |
W2 |
W3 |
W4 |
W |
H |
H1 |
H2 |
單位 |
|
|
A3-6/8.6-DWS1 |
800 |
1000 |
1100 |
1406 |
1500 |
2720 |
900 |
1500 |
mm |
|
|
A4-6/12.5-DWS1 |
800 |
1000 |
1100 |
1440 |
1500 |
2870 |
1050 |
1500 |
mm |
|
|
A4-7.5/16-DWS1 |
800 |
1000 |
1100 |
1466 |
1500 |
2870 |
1050 |
1500 |
mm |
|
B、伸縮一體式DWS5（五面掃）輸送機
選型表 |
||||||||||
|
序號 |
型號 |
品名 |
伸縮機規格 |
掃描面數 |
DWS段數 |
速度 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
A3-6/8.6-DWS5 |
伸縮一體式DWS五面掃輸送機 |
三節式6伸8.6米 |
五面 |
三段式 |
1.5m/s |
||||
|
2 |
A4-6/12.5-DWS5 |
伸縮一體式DWS五面掃輸送機 |
四節式6伸12.5米 |
五面 |
三段式 |
1.5m/s |
||||
|
3 |
A4-7.5/16-DWS5 |
伸縮一體式DWS五面掃輸送機 |
四節式7.5伸16米 |
五面 |
三段式 |
1.5m/s |
||||

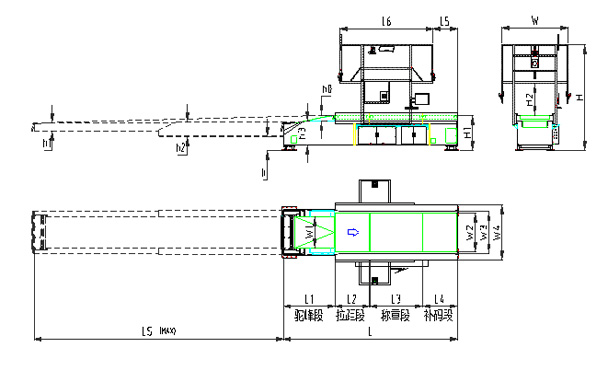

基本參數 |
||||||||||
|
型號 |
L |
LS(MAX) |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
單位 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
A3-6/8.6-DWS5 |
6000 |
8600 |
1800 |
1200 |
1800 |
1200 |
845 |
3200 |
mm |
|
|
A4-6/12.5-DWS5 |
6000 |
12600 |
1800 |
1200 |
1800 |
1200 |
845 |
3200 |
mm |
|
|
A4-7.5/16-DWS5 |
7500 |
16000 |
3300 |
1200 |
1800 |
1200 |
845 |
3200 |
mm |
|
|
型號 |
W1 |
W2 |
W3 |
W4 |
W |
H |
H1 |
H2 |
單位 |
|
|
A3-6/8.6-DWS5 |
800 |
1000 |
1100 |
1406 |
2740 |
2800 |
900 |
800 |
mm |
|
|
A4-6/12.5-DWS5 |
800 |
1000 |
1100 |
1440 |
2780 |
2950 |
1050 |
800 |
mm |
|
|
A4-7.5/16-DWS5 |
800 |
1000 |
1100 |
1466 |
2820 |
2950 |
1050 |
800 |
mm |
|
使用的基本要求 |
||||||||||
|
序號 |
名稱 |
基本要求 |
備注 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
輸送物 |
各類快件包裹 |
|
|||||||
|
2 |
輸送物重量 |
100g≤W≤60kg |
|
|||||||
|
3 |
輸送物最大尺寸 |
1200（L）*900（W）*750（H） |
（mm） |
|||||||
|
4 |
輸送物最小尺寸 |
150（L）*150（W）*30（H） |
（mm） |
|||||||
|
5 |
輸送物外形 |
非圓形件、非底面拱形件、非十分不飽和、松垮的編織袋 |
|
|||||||
|
6 |
輸送物包裝 |
非金屬包裝、非木制包裝、無容易被設備纏繞的線狀外露的包裝 |
|
|||||||
|
7 |
輸送物卸貨擺放要求 |
卸貨時，單件擺放，不能堆疊，不能左右并排，單件間隔≥10mm，一面掃面單必須向上，面單不能褶皺；五面掃面單不得向下緊貼輸送帶，面單不能褶皺 |
|
|||||||
|
8 |
控制要求 |
駝峰段、拉距段、稱重段、補碼段輸送機由光電控制，單件輸送、掃碼、稱重、測體積，待數據測出回傳后，第二件才啟動輸送 |
|
|||||||
|
9 |
急停要求 |
各段具備緊急停機功能，急停后需人工復位 |
|
|||||||
|
10 |
稱重儀表加密功能 |
防止員工誤操作 |
|
|||||||
|
11 |
相機拍照 |
采用頻閃相機方案，相機支架全方位遮光布包裹，無光污染 |
|
|||||||
|
12 |
電腦使用要求 |
DWS電腦專機專用，操作人員不得上網下載，避免中毒 |
|
|||||||
|
13 |
電腦設置要求 |
DWS電腦均按客戶提供的IP進行設置，并與客戶服務器時間保持一致，顯示器與鍵盤配有專用防塵套 |
|
|||||||
主要配置 |
||||||||||
|
序號 |
名稱 |
規格型號 |
品牌 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
伸縮皮帶輸送機 |
駝峰式伸縮皮帶輸送機 6伸8.6米，BW=800mm |
順天 |
|||||||
|
2 |
拉距段皮帶輸送機 |
LC1200-1000 |
順天 |
|||||||
|
3 |
動態稱重皮帶輸送機 |
WLC1800-1000 |
順天 |
|||||||
|
4 |
補碼段段皮帶輸送機 |
LC1200-1000 |
順天 |
|||||||
|
5 |
伸縮機電機 |
驅動電機SEW-3.0/4.0KW，伸縮電機SEW-0.75KW |
SEW |
|||||||
|
6 |
三段式驅動電機 |
伺服電機ECMA-C20807RS/ |
臺達/匯川 |
|||||||
|
7 |
三段式伺服驅動器 |
ASD-B2-0721-B/ |
臺達/匯川 |
|||||||
|
8 |
伸縮機輸送帶 |
3.0 耐切割帶 |
永利 |
|||||||
|
9 |
三段式輸送帶 |
3.0縱溝帶 |
永利 |
|||||||
|
10 |
稱重傳感器 |
中航HM11-3C-100KG-4B |
中航 |
|||||||
|
11 |
掃碼相機 |
智能相機2000W |
海康/大華 |
|||||||
|
12 |
體積相機 |
3D相機200mW |
海康/大華 |
|||||||
|
13 |
視覺控制器 |
X86 |
海康/大華 |
|||||||
|
14 |
電腦配置 |
CPU,內存，顯示屏， |
工業級 |
|||||||
|
15 |
電氣控制元件 |
PLC |
西門子 |
|||||||
|
16 |
光電開關 |
E3Z |
歐姆龍 |
|||||||
